厦门XX集团公司集中备份项目

项目背景及需求

系统现状及存在的问题

厦门XX集团现有备份系统中,所有业务均采用symantec backpack exec 12.5备份管理软件和磁带库、部分共享存储进行相关数据备份。各个厂区的业务系统都是独立进行各自的备份,缺乏集中、统一、有效的备份管理机制,无法满足当前研发、生产对数据保护的要求,无疑增加了数据风险、管理难度和维护复杂度。

文件服务器可靠性低

目前所有文件服务器都是在单台设备上进行部署的,甚至有的是采用普通的台式机进行部署的。

所有文件服务器没有采用双机集群的方式进行部署,一旦服务器出现故障,将导致整个业务系统出现停机,中断服务的严重问题,在整体可靠性方面存在较大的不足。

(非常危险的问题)受限于存储空间,目前没有备份成功的有效数据

个别厂区文件服务器采用symantec backpack exec 12.5软件将数据备份到磁带机中,但是受限于磁带机存储空间,在对文件服务器上的非结构化数据进行备份时,很难形成成功有效的备份数据,给后续数据的修复还原埋下了很大的隐患。

数据保护不全面,没有覆盖所有重要业务系统

只有个别业务系统纳入到备份管理体系中,其他业务则依靠管理和维护人员手工操作的方式;数据保护没有全面覆盖各个业务系统;由于缺乏集中、统一的备份管理平台,导致系统管理和维护复杂度增加,管理和维护成本上升;

存储资源利用率低,备份效率低下

在各个厂区的文件服务器上发现,与工作相关性不高,甚至无相关性文件大量占用存储空间,其中以*.MP3、*.AVI等音频视屏存储占用空间较多,严重浪费存储空间,增加备份成本,无形间增加备份窗口,使现有备份系统在进行全备时经常性失败。

其中一个厂区文件服务器1.5TB左右的数据量,需要100多个小时的时间进行备份,并且备份还是不成功的,备份效率非常低下。

管理维护效率低下&成本增加

各个厂区系统建设都采用单独规划、独立建设模式,主机、存储等资源规划混乱,且分散管理,缺少统一管理和维护的手段,管理和维护越来越复杂,维护成本日渐增高。

项目建设目标

在数据集中备份存储的整个建设中,将朝着“数据横向分流集中、二维集中备份存储”的模式进行部署构建。

1、采用集群、存储镜像等手段对各个厂区的文件服务器进行重新构建部署,将数据进行集中性的存储,以此提高数据的可用性及可靠性;
  2、在本期项目中对数据进行本地备份,在后续的项目中再将数据集中存储到总部,在总部通过对备份数据的恢复,可以很直观看到有效的数据,如直接可以打开文件等;
  3、为后续总部构建大数据平台,对数据进行深度挖掘提供数据基础;
  4、考虑到厂区与总部之间有限的网络带宽,需要在各个厂区本地进行数据去重(利用重复数据删除功能),在后续的异地备份容灾中将另外重新构建一条新的备份网络,专用于数据的异地备份;
  5、满足后续各个厂区对云计算、虚拟化、oracle数据库等方面备份的需求;
  6、满足一体化的数据集中备份存储建设需求,进行统一的管理;

项目总体解决方案

文件服务器集群构建

设计要求
  为解决单台设备运行所带来的系统低可靠性,故采用双机集群加存储冗余镜像的方式来处理。建立安全的主机及存储逻辑结构,防范主机或存储的单点故障,防止数据丢失,保证数据的可靠性、可用性、完整性和一致性。保证文件服务器系统不间断对外提供服务,保证文件服务器数据在容忍范围内不丢失数据。

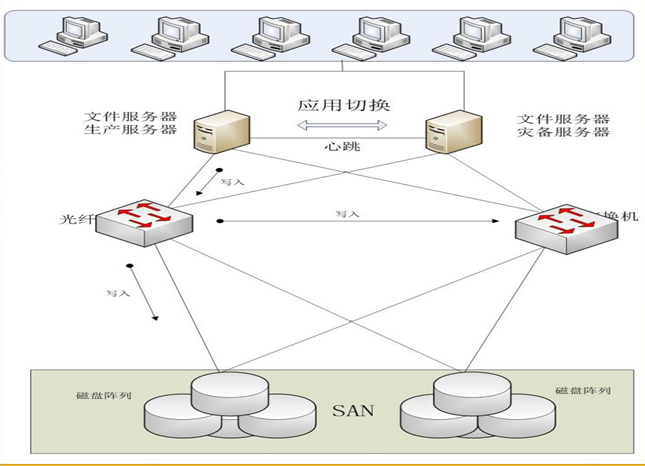

  设计拓扑图



数据集中备份存储

方案设计说明

解决方案是基于EMC的Data domain+NETWORKER为基础的备份方式,可以为大型行业用户提供不同级别的数据备份解决方案,具有统一管理、弹性扩展、成本可控等特色,有效地解决了大型企业用户在数据安全运维方面的诸多需求难题。



项目配置清单

集中备份项目配置清单
  第一部分 文件服务器集群系统



序号

产品名称

产品型号

产品配置

单位

数量

1

文件服务器

机架式服务器

4x AMD Opteron 6320 2.8GHz
64GB 内存,(16x4GB) 1600MT/s;
4*300GB 10K RPM 6Gbps SAS 2.5英寸热插拔硬盘
RAID控制器512MB高速缓存*1
2*Qlogic (QLE2560) 8Gbps PCI-E FC HBA - 单端口
2*1100瓦冗余电源;2*5米 多模, LC-LC, 光缆
2*1根跳线, C13/C14, 2米;DVD+/-RW ROM,SATA,内置

14

2

EMC光纤存储

EMC VNX5300

2U24盘位,双控制器,8个8Gb FC主机通道,双锂电池,2*8GB Cache;冗余电源;含4个SFP(8Gb),标配8个ISCSI接口;2.5寸 SAS 900GB接口硬盘;900GB 10K*24块,硬盘带托架,适用于2U24盘位;2块全局热备盘,三块raid 5损耗盘

10

3

光纤交换机

博科光纤交换机

24端口交换机,24端口激活,单电源(固定),含24个8Gb短波 SFP,含Web tools、Zoning软件授权,不支持级联,1年原厂保修(非现场)

10

4

存储光纤跳线

存储光纤跳线

用于连接存储到文件服务器(5M)

150

5

双绞线

双绞线

6类双绞线

75

6

双机集群软件

说明

赛门铁克storage foundation HA

套

7
